改装离心泵教程方案

作者:安耐泵阀市场部时间:2021-09-21 22:44:39 次浏览

怎么将离心泵改装成自吸泵案列

        在国内工矿企业和农业生产中,由于离心泵具有速度快、体积小、效率高、流量大、保护便利等长处,经常需要用泵运送水或其它液体离心泵。它们被广泛应用,成为水泵的主要产品。可是,离心泵存在一些缺陷:1。填料密封,便于装备套管。磨损漏水2设有底阀和操作阀,运用中经常出现故障。运转时,有必要先向泵内灌水,操作不方便,经常加填料和盖螺母。自吸泵是一种特殊的离心泵。在我国起步较晚。由于它能完成自吸,便于远程控制,已逐渐得到广泛的应用。新一代自吸离心泵是一种先进的泵产品,克服了上述缺陷,但价格昂贵。置换出资大。怎么在不改变原有离心泵结构、进步其工作效率和出资的前提下,成为一种抱负的自吸离心泵?本文对国产离心泵向自吸泵的改造进行了初步研讨。完成离心泵自吸有必要解决两个问题:一是密封。消除走漏;二是主动扫除泵体和吸入管中的空气,完成抽真空结构转换。

一、密封结构
         将填料密封改为机械密封。原泵铸铁套换黄铜套(25毫米×520毫米×60毫米)。与叶轮(或铸铜套与叶轮全体)紧密结合。选用25毫米手轴机械密封组:静密封、石墨静环、合金动环、动环密封环、绷簧等,根据泵的填料仓和全英寸石墨静环,添加静环套制作橡胶垫片。石墨静环套上的密封圈放置在静环套内,密封垫和静环套安装在装填仓内,装填压延机滚动5mm,静环套用螺母压紧,以确保套管的密封。E和泵室。其次,将叶轮轴端为25毫米的旁轴套侧用车床加工成15毫米的M24*1.5螺纹,并装备内孔同螺纹绷簧座,径向攻丝M16孔安装固定螺钉。然后将机械密封套顺次安装在叶片轴和套筒上,组装水泵。其间,静环和静环密封圈安装在静环套上,动环、动环密封圈和绷簧沿轴线滚动。静环密封座避免静环与套筒之间漏水,动环受绷簧压力效果,与静环截面紧密触摸。避免水动圈静环密封摩擦面空隙、动环密封与套筒紧密触摸、水动圈与套筒之间的走漏,然后起到旋转轴密封的效果。效果。机械密封的松紧度可由带螺纹的绷簧调理运用便利。

二、泵体进出口改造

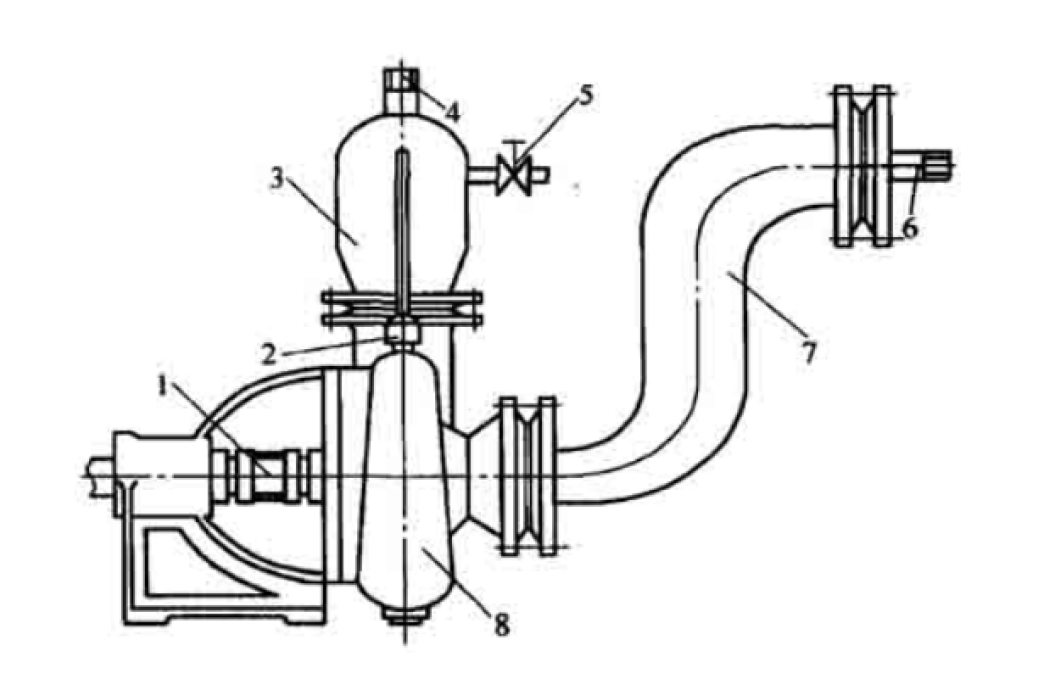

        改善轴的密封只会进步泵的密封性。为了完成主动吸水,有必要解决自排问题,这是关键环节。)怎么使泵自排,不只要使吸入管和泵内的空气排出,还要使泵在排气过程中贮存一定量的水。UST工艺,使空气在出口处别离。为此,B型离心泵进出口有必要加装附件,如图所示。泵的原始进水口配有一个集水管7。内部有两种设备:排气和隔阂板式止回阀,与泵的进气法兰相连;在泵出口法兰上,上部有一个空气-水别离器3和一个操作阀5;在泵体顶部有一个原Injec操作孔上设有辅助排气设备2,气水别离器上部连接有导管。各部件的连接有必要密封紧密。

1.机械密封 2.辅助排气设备 3.气水别离器 4.出口 5.操作阀 6.进口 7.收集管 8.水泵


三、工作原理
        将吸入管接入水源水位,第一次充注前置泵,翻开操作阀5,发动电机,滚动叶轮。由于泵体为螺旋蜗壳,在离心力效果下,集水管中的水进入泵室,叶轮将水抛向泵室外围,形成水封圈,使叶轮中心负向压力在原液体外表大气压效果下,隔阂板式止回设备主动开启。吸入管中的空气和水从排水管中的排气设备进入泵室的中心。叶轮滚动过程中,进入中心的空气和水从出口排出,进入气水别离器。空气被别离,水留在容器中内部,泵室顶部留有少数空气,由辅助排气设备排出。同时气水别离器内的供水泵保持在水封圈内,直到吸入管和泵内的空气排出,水被泵送。当操作阀出水有压力时,封闭操作阀,水送至水点。当泵中止时,电源封闭,泵中止运转。在隔阂板式止回设备的效果下,泵体、贮存管和吸入管中都含有水,并保持真空。当泵再次发动时,泵将主动供水。如果吸入管出口暴露在水面上,且泵不能到达水位,水泵能够在第一次发动运转时排水(注:如果水管自气水别离器3曲折到水平供水,水头不高,运转阀E 5发动时不能运用,直接泵送。对离心泵进出口管道进行改造后,泵内气体主动排出。其主要原因是进水室和气水别离气中形成水环密封,使运转中只需第一次灌水,而不是每次发动泵前的第一次灌水,使运转十分简略。

四、实验
        在泵站进行泵的现场实验和比较。改造后的泵安装在实验台上,吸入管为DN40mm,从吸进口向下延伸至水面。水面笔直高度为1米,出口设有90度弯管,水平出口,操作阀5封闭。

五、安装要求
(1)吸、排水管密封紧密,无漏气现象。
(2)泵有必要静止、平稳,向下的吸入管有必要固定。
(3)吸入管下端应设网罩,以防杂物堵塞泵。
