ih8065160离心泵参数

作者:安耐泵阀市场部时间:2021-09-19 22:16:32 次浏览

IH化工离心泵是单级单吸悬臂式离心泵,其标记额定功能点和尺度等作用用规范IS02858-1975(E),是一种用以取代F型耐腐蚀泵更新换代的节能产品,IH化工离心泵依据节能型泵的功能、技术要求和实验方法等而规划,它是我国推广的节能泵类产品之一。是上海丁菲泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型规划开发。供吸送清水及物理化学性质类似水不含固体颗粒的液体。广泛用于工农业城市排水、消防供水等。供运送20℃~105℃的腐蚀性介质或物理、化学功能类似于水的介质。

IH化工离心泵类型意义

类型:IH50-32-160-AS1-303;

IH代表化工泵代号;

50代表泵的进口直径(m)

32代表泵的出口直径(m)

160代表泵的叶轮名义直径(m)

A代表泵的叶轮外径经第一次切开;

S1代表泵的密封方式:单端面内装式机械密封;

303代表泵的过流部分首要原料为303不锈钢;

IH化工离心泵产品特色:

IH化工离心泵具有水利功能布局合理、牢靠,体积小,质量轻,抗汽蚀功能好,电耗低,运用检修便利,工作效率高级优点。IH化工离心泵泵为卧式结构,其结构规划基本能满足一切管道设备。

IH化工离心泵旋转方向:

IH化工离心泵经过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。

IH化工离心泵功能范围:

IH化工离心泵流量Q:6.3~400m3/h扬程H:5~132m

IH化工离心泵转速n:2900、1450r/min配带功率:0.55~110KW

IH化工离心泵进口直径:50~200mm最高工作压力:1.6Mpa

IH化工离心泵有29个基本型,其间22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切开变型后,达112个规格。

IH化工离心泵结构特色:

IH化工离心泵泵盖经过止口固定在中心支架上,然后经过泵体与中心支架止口的联接把泵盖夹紧在中心,泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上。悬架部件经过止口固定固定在中心支架上,并用悬架支架支撑在底座上。为拆开便利,规划了加长联轴器,检修时可以不拆开进出口联接管路,泵体和电动机。只需拆下联轴器的中心联接件,即可退出转子部件进行检修。这是国际上通用的一种结构方式。

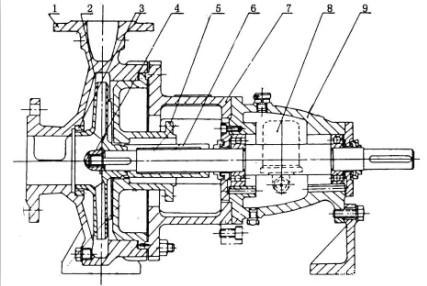

IH化工离心泵结构图

1泵体 2叶轮 3密封环 4叶轮螺母 5泵盖 6密封部件 7中心支架 8轴 9悬架部件

IH化工离心泵适用范围

IH化工离心泵运送介质温度为-20℃~105℃,需求时选用双端面密封冷却设备,可运送介质温度为20℃~+280℃。适用于化工、石油、冶金、电力、造纸、食物、制药、环保、废水处理和合成纤维等职业用于运送各种腐蚀的或不允许污染的类似于水的介质。

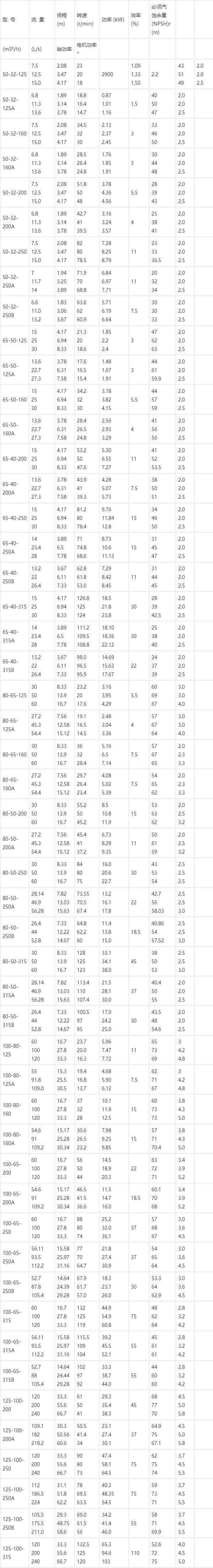

IH化工离心泵功能参数

IH化工离心泵运用注意事项

IH化工离心泵可依据不同的运用条件设备不同方式的机械密封,〈如内装单端面平衡型和非平衡型,双端面平衡型及非平衡型,外装式机械密封等。〉依据所选用密封型式的不同,其运用方法和注意事项也有所不同,具体情况请参阅机械密封设备运用说明书、GB3215-82“炼厂、化工及石油化工流程用离心泵通用技术条件",下面丁菲泵业仅提几点一般应注意的事项。

1.因为机械密封一般适用在清洁的,无悬浮颗粒的介质中运用,因此,对新设备的管路系统和储液灌,应仔细冲刷洁净,严防固体杂质进入机械密封端面帀使密封失效。

2.在易结晶的介质中,运用机械密封应注意常常冲刷。泊车后重新起动前,要将机械密封上的结晶清洗洁净。

3.拆开机械密封应仔细,不许用手锤,铁器等敲击,避免损坏动、静环密封面。

4.如果有尘垢拆不下来时,应设法铲除尘垢,冲刷洁净后再进行拆开,避免损坏密封元件。

5.设备机械密封前,应查看一切密封元件是否有失效或损坏,如有则应重新修复或更换。

6.应严厉查看动环与静环的相对磨擦密封面,不允许有任何纤细的划痕、碰伤等缺点。一切另部件,包括泵体,叶轮,密封腔等在安装前均应冲刷千净,尤其是动、静环端面,要用清洁,柔软的布或棉纱仔细擦拭洁净,然后涂上一层清洁的油脂或机油。

7.安装中要注意消除偏差,紧固螺钉时,要均匀拧紧,避免产生偏斜,使密封失效。

8.正确调整弹黃的压缩量,泵设备好以后,以手扳动转子时,应感觉到密封弹黃既有必定的压缩量,而又能轻快、灵活地滚动没有咬紧的感觉。如感觉太紧或盘不动,则应恰当调松一些。

9.对有外部冲刷的机械密封,起动前应先敞开冲刷波,使密封腔内充溢密封液。泊车时,先停泵,后关密封冲刷液。
